🚀 Les Logigrammes : Votre GPS pour la Pensée Informatique ! 🗺️

Ou comment ne plus jamais se perdre dans ses idées de code !

Salut les as de l’info ! Prêts à explorer l’un des outils les plus cool et les plus utiles pour organiser vos idées quand vous programmez ? Aujourd’hui, on va parler des logigrammes (ou ordinogrammes, c’est le même animal, juste un nom un peu plus fancy !)

🧠 C’est quoi un Logigramme, au juste ?

Imaginez que vous devez donner des instructions hyper précises à quelqu’un pour faire une tâche… par exemple, faire cuire des pâtes, ou trouver une chaussette perdue. Un logigramme, c’est exactement ça, mais pour un ordinateur ! C’est une représentation graphique des étapes logiques nécessaires pour résoudre un problème ou exécuter un algorithme. On utilise des formes géométriques (des ronds, des carrés, des losanges, etc.) et des flèches pour montrer le déroulement. Pensez-y comme une carte au trésor pour votre programme !

🎯 À quoi ça sert, ce truc ?

• Clarifier ses idées : Avant de taper la première ligne de code, dessiner un logigramme permet de voir si votre logique tient la route. C’est comme faire un croquis avant de peindre un chef-d’œuvre !
• Communiquer : Plus facile de montrer un logigramme à un ami (ou à votre prof !) pour expliquer comment votre programme va fonctionner que de lui lire 200 lignes de code.
• Détecter les erreurs : On peut “jouer” le logigramme dans sa tête et souvent repérer les problèmes de logique avant même d’avoir écrit le programme. Moins de bugs = plus de temps pour jouer !

📜 La petite histoire des logigrammes

Ces petites bêtes ne sont pas nées avec les ordinateurs ! Les premières formes de diagrammes de flux sont apparues dans les années 1920, notamment dans l’industrie pour optimiser les processus. Mais c’est dans les années 1940-50, avec l’arrivée des premiers ordinateurs (des machines géantes et complexes !), qu’ils sont devenus indispensables. Les pionniers de l’informatique devaient planifier chaque micro-étape de leurs programmes complexes, et le papier était leur meilleur ami. Il fallait une méthode claire pour décrire les séquences d’opérations. Et hop, le logigramme était là pour ça !

🕹️ De la feuille de papier aux blocs de Scratch

Au début, on dessinait tout à la main. C’était un peu laborieux, mais super efficace. Avec le temps, et l’évolution de la programmation, on a commencé à avoir des outils pour nous aider. Aujourd’hui, vous connaissez sans doute des environnements de programmation par blocs comme Scratch ! Eh bien, devinez quoi ?

Scratch, c’est un peu un logigramme interactif géant ! Chaque bloc que vous assemblez représente une étape logique, une décision ou une action, tout comme les symboles de nos logigrammes. L’idée est la même : organiser visuellement la séquence d’instructions. C’est la version 2.0 du logigramme sur papier !

Les symboles clés (les stars de notre carte au trésor) :

• ▢ Ovale / Rectangle arrondi : Début ou Fin du programme (START/END). C’est là que l’aventure commence et se termine !
• ➝ Flèche : Le sens du flux (FLOW LINE). Elle indique la direction du déroulement des opérations.
• ▭ Rectangle : Traitement / Action (PROCESS). Une étape où l’ordinateur fait quelque chose (calcul, affectation, etc.). “Ajouter 1 à X”, “Afficher ‘Bonjour’”.
• ▱ Parallélogramme : Entrée / Sortie (INPUT/OUTPUT). Quand le programme demande quelque chose à l’utilisateur (INPUT) ou affiche un résultat (OUTPUT). “Demander l’âge”, “Afficher le résultat”.
• ♢ Losange : Décision (DECISION). C’est le moment crucial ! Le programme pose une question et, selon la réponse (oui/non, vrai/faux), il prend un chemin différent. “Est-ce que X > 10 ?”

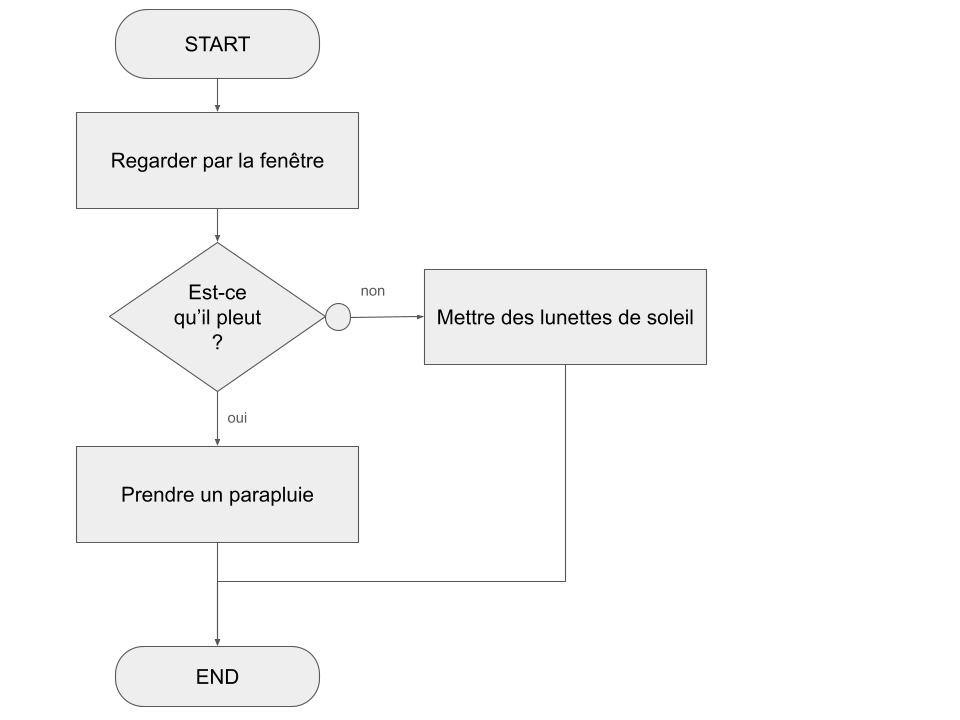

🚀 Un exemple simple : Se préparer à sortir !

1. START (Ovale)
2. “Regarder par la fenêtre” (Rectangle – Traitement)
3. “Est-ce qu’il pleut ?” (Losange – Décision)
   • Oui ➡️ “Prendre un parapluie” (Rectangle – Traitement)
   • Non ➡️ “Mettre des lunettes de soleil” (Rectangle – Traitement)
4. “Sortir de la maison” (Rectangle – Traitement)
5. END (Ovale)

Voilà, vous avez les bases ! Les logigrammes, c’est comme apprendre à lire une carte avant de partir à l’aventure. C’est super utile pour structurer votre pensée et pour devenir un programmeur encore plus efficace !
